Элементы складского стеллажа - высочайшее качество, гарантия сохранности

Элементы складского стеллажа — высочайшее качество, гарантия сохранности

Складские стеллажи состоят из множества различных элементов, обеспечивающих устойчивость конструкции и безопасное хранение грузов. В этой статье мы подробно рассмотрим наиболее важные из них и объясним их функции. В качестве примера послужит паллетный стеллаж, так как он является наиболее универсальной системой, но основные конструктивные элементы, такие как  рамы, несущие балки и траверсы , используются во всех типах стеллажей.

Компания «Складские системы» — предлагает услуги по производству, монтажу и  сервисному обслуживанию складского стеллажного, торгового оборудования, докового оборудования и складской техники в Екатеринбурге. Выгодные цены и качественная продукция гарантирует вам службу на долгие года, подробно по ссылке — здесь.

Составные части складского стеллажа делятся на две группы — опорные элементы (колонны, балки, рамы и т.п.) и дополняющие элементы , которые в свою очередь можно сгруппировать по функциональному назначению на:  грузовые опоры  (полки, бочковые опоры), защитные (защитные сетки, блокировочная защита и т.д.) ) и аксессуары (выравнивающие блоки, информационные таблички и т.д.). Большинство стандартных элементов стойки показаны на рисунке ниже. В дальнейшей части статьи мы подробно обсудим их структуру и функции.

Отдельные элементы складского стеллажа обеспечивают безопасность, устойчивость и несущую способность конструкции.

Основные элементы складского стеллажа

Стойки состоят из следующих компонентов:

Поляки

Металлические элементы, составляющие вертикальную конструкцию каркаса стеллажа . На рынке доступно множество моделей колонн в зависимости от веса хранимых грузов и высоты установки. Внизу колонны монтируется ножка , которая используется для крепления конструкции к полу склада.

Стойки представляют собой металлические элементы, образующие вертикальную конструкцию каркаса.
Стойки представляют собой металлические элементы, образующие вертикальную конструкцию каркаса.

Диагональный луч

Металлические элементы, соединяющие столбы. Балки увеличивают грузоподъемность колонн, обеспечивая тем самым соответствующую устойчивость стоек.

Диагональные балки являются соединительными элементами колонн каркаса
Диагональные балки являются соединительными элементами колонн каркаса

Рамки

Вертикальные опорные конструкции стойки, состоящие из двух колонн, соединенных диагональными балками, опорами и соответствующими аксессуарами .

Рамы являются наиболее важными вертикальными компонентами стеллажа.
Рамы являются наиболее важными вертикальными компонентами стеллажа.

Несущие балки

Горизонтальные металлические профили крепятся непосредственно к каркасу . Являются опорным элементом для поддона или полок для хранения товаров. Паллетные стеллажи могут быть оснащены дополнительными отбойниками  для защиты товаров от падения.

Несущие балки обеспечивают необходимую горизонтальную жесткость конструкции.
Несущие балки обеспечивают необходимую горизонтальную жесткость конструкции.

Полки

Элементы горизонтального стеллажа на опорных балках, предназначенные для хранения товаров . В зависимости от типа складируемого груза используются панели из сетки, ДСП или оцинкованной стали.

Полки – это элементы, предназначенные для хранения грузов.
Полки – это элементы, предназначенные для хранения грузов.

Траверсы

Металлические профили, расположенные перпендикулярно балкам, обеспечивают адекватную поддержку нагрузок.  Эти элементы защищают поддоны от падения, повышают их устойчивость и позволяют размещать европоддоны более широкой стороной.

Траверсы соединяют опорные балки, обеспечивая достаточную устойчивость для поддонов, размещенных на стеллажах широкой стороной.
Траверсы соединяют опорные балки, обеспечивая достаточную устойчивость для поддонов, размещенных на стеллажах широкой стороной.

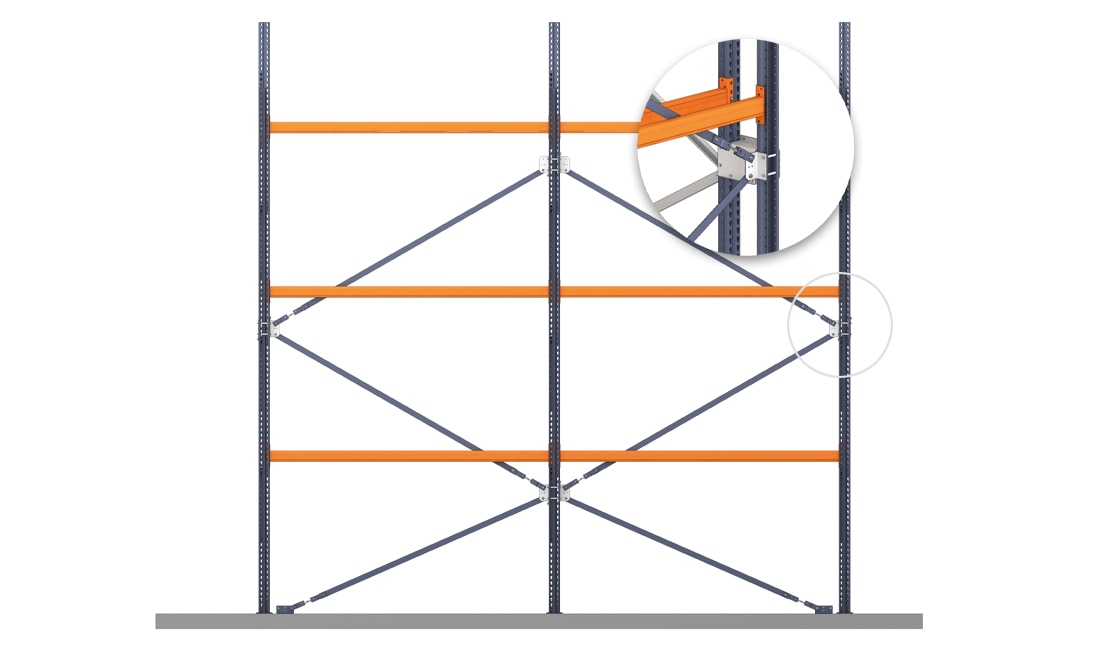

Ребра жесткости

Металлические элементы , прикрепленные к рамам для повышения устойчивости стойки . Ребра жесткости оснащены талрепами, обеспечивающими достаточную жесткость.

Ребра жесткости – это металлические элементы, устанавливаемые на рамы для усиления конструкции.
Ребра жесткости – это металлические элементы, устанавливаемые на рамы для усиления конструкции.

Регулировочные прокладки

Они используются для выравнивания стеллажа, установленного на неровном полу,  чтобы центр тяжести установки оставался в нужном месте .

Защита от блокировки

Элемент, обеспечивающий дополнительную защиту от случайного соскальзывания балки с колонны. Защита интегрирована с балкой, что делает невозможным ее снятие без разборки балки, что обеспечивает большую безопасность всей конструкции.

Предохранительное устройство защищает балку от выскальзывания из колонны
Предохранительное устройство защищает балку от выскальзывания из колонны

я прикрепляю проставки

Металлический элемент, прикрепленный к колоннам отдельных стоечных модулей для повышения устойчивости всей конструкции.

Звено прикручено к стойкам двух соседних рам
Звено прикручено к стойкам двух соседних рам

Типы полок

Товары, размещенные на поддонах, не требуют использования полок, поскольку конструкция поддона позволяет ему опираться непосредственно на опорные балки. Однако они незаменимы при хранении продуктов навалом. Тип полки зависит от типа размещаемого товара.

Оцинкованные панели

Они размещаются непосредственно на балках  без каких-либо дополнительных фиксирующих элементов. Благодаря высокой грузоподъемности они идеально подходят для хранения очень тяжелых грузов.

Оцинкованные панели идеально подходят для хранения тяжелых грузов
Оцинкованные панели идеально подходят для хранения тяжелых грузов

Перфорированные панели

Они размещаются непосредственно на различных уровнях стеллажа, обычно используются в многоярусных системах, предназначенных для комплектования . Их основная цель – обеспечить свободный сток воды в случае пожара.

Перфорированные полки идеально подходят для многоуровневой комплектации
Перфорированные полки идеально подходят для многоуровневой комплектации

Сетчатые полки

Сварные сетчатые панели размещены на балках , что обеспечивает большую жесткость конструкции. Их существенным преимуществом является то, что они не перекрывают поток воды для пожаротушения.

Сетчатые панели позволяют воде свободно течь в случае пожара на складе
Сетчатые панели позволяют воде свободно течь в случае пожара на складе

Полки из ДСП

Они идеально подходят для хранения всех видов грузов . В зависимости от размера борта и веса размещаемого на нем товара, он может быть оснащен дополнительными траверсами для предотвращения деформации.

Полки из ДСП идеально подходят для хранения всевозможных грузов
Полки из ДСП идеально подходят для хранения всевозможных грузов

Безопасность

Стеллажи также оснащены множеством защитных элементов, призванных обеспечить большую безопасность груза, сотрудников и самого объекта. Наиболее часто используемые функции безопасности:

Крышки

Они защищают конструкцию от повреждений , вызванных случайным воздействием погрузочно-разгрузочных устройств. Мы различаем следующие виды чехлов:

  • Крышка колонны используется для защиты конструкций на складах, эксплуатируемых вилочными погрузчиками.
  • Крышка каркаса  обычно монтируется на двух соседних шпангоутах, расположенных рядом с трассой сообщения.
  • Угловая крышка  из гнутого листового металла, устанавливаемая рядом с внешними столбами, если невозможно использовать стандартную крышку.
  • Армирование  колонн полезно в ситуациях, когда необходимо защитить колонну не только в основании, но и на определенной высоте.
Конструктивные элементы стеллажа могут комплектоваться крышками
Конструктивные элементы стеллажа могут комплектоваться крышками

Защитная сетка

Предохранительное устройство, установленное в задней части стеллажа, предохраняет грузы от падения с высоты .

Сетки предотвращают выпадение грузов из стеллажа, повышая безопасность на складе.
Сетки предотвращают выпадение грузов из стеллажа, повышая безопасность на складе.

Аксессуары для хранения нестандартных грузов

Паллетные стеллажи легко адаптируются для хранения грузов различной формы. Наиболее часто используемые аксессуары:

Кронштейны для контейнеров

Металлические элементы, аналогичные траверсам,  укладывают перпендикулярно несущим балкам. Они облегчают безопасное хранение контейнеров на салазках. Для каждого контейнера по обеим сторонам грузовой единицы установлены два кронштейна.

Опоры контейнеров представляют собой металлические профили, обеспечивающие безопасное хранение данного типа грузовых единиц.
Опоры контейнеров представляют собой металлические профили, обеспечивающие безопасное хранение данного типа грузовых единиц.

Бочковые опоры

Элементы , облегчающие хранение бочек или цилиндрических грузов. Они состоят из уголков, препятствующих скатыванию ствола, или из кронштейнов, снабженных роликами, позволяющими стволу вращаться.

Барабанные опоры представляют собой элементы, закрепленные на стержнях, облегчающие хранение цилиндрических грузов.

Барабанные опоры представляют собой элементы, закрепленные на стержнях, облегчающие хранение цилиндрических грузов.

Катушка поддерживает

Элементы для хранения бобин и рулонов . Собирается в одной из двух возможных компоновок, в зависимости от характеристик товара, его габаритов или функции стеллажа на складе.
